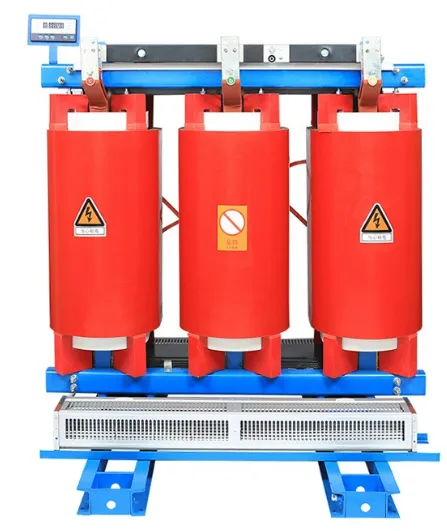

1 Определение номинальной плотности магнитного потока
Когда четырехрамочный и пятиколонный намотанный сердечник возбуждается, магнитный поток течет через четыре сердечника, и возникает явление асимметричного распределения.
Это приводит к искажению некоторого локального магнитного потока из-за суперпозиции гармоник высокого порядка, генерируемых асимметричным распределением, что приводит к перенасыщению локальной магнитной индукции и быстрому росту потерь. Поэтому при проектировании номинальную плотность магнитного потока не следует задавать слишком высокой.
2. Коэффициент процесса
В процессе производства трансформатора, когда четыре корпуса сердечника собираются с обмотками, они должны пройти ряд операций, которые нагружают сердечник, таких как раскрытие соединений, установка обмоток и повторное соединение соединений. Это приводит к увеличению потерь после сборки по сравнению с голым сердечником. . При проектировании следует учитывать эту добавленную стоимость, которая теоретически представлена технологическим коэффициентом.
Это связано со многими факторами, такими как сочетание сердечника и обмоток, а также опыт и навыки операторов. Общий диапазон значений должен находиться в пределах от 1,08 до 1,15.
3. Ядро подвергается стрессу
Напряжение, возникающее в железном сердечнике, делится на два типа: статическое и динамическое. Часть статического напряжения возникает за счет собственного веса сердечника, а другая часть создается во время сборки. Динамическое напряжение возникает из-за электродинамической силы короткого замыкания трансформатора.
Потеря ядра аморфного сплава тесно связана с поверхностным давлением полосы сплава, и потери будут быстро возрастать по мере увеличения давления. Поэтому следует выбрать разумную конструкцию сборки, обеспечивающую поддержание поверхностного давления сердечника ниже определенного допустимого значения.
4. Шум
Шум трансформатора возникает из-за вибрации, вызванной магнитострикцией сердечника трансформатора под действием переменного магнитного потока. Основными факторами, определяющими уровень шума, являются плотность магнитного потока в сердечнике и степень зажима сердечника.
Поскольку магнитострикция аморфного сплава примерно на 10% выше, чем у листа кремниевой стали, а сердечник из аморфного сплава не пригоден для чрезмерного зажима, шум аморфного трансформатора будет выше, чем у трансформатора из кремниевого стального листа.
Европейский департамент энергетики провел сравнительное испытание по уровню шума двух типов трансформаторов. Результаты показывают, что уровень звука аморфных трансформаторов на 6-8 дБ выше, чем у трансформаторов из кремнистой стали с аналогичными характеристиками. Конечно, это приемлемо, поскольку по-прежнему соответствует требованиям европейских экологических норм по шуму.
Это означает, что, хотя шумаморфные трансформаторывыше, то оно ненамного выше и не окажет воздействия на окружающую среду и не превысит требуемые значения в соответствующих экологических стандартах.
